高校硅基负极材料研究新进展：多级结构设计与性能优化突破

2025年各高校在硅基负极材料领域开展了多项实验研究，取得了一系列成果，以下是四所高校的研究情况：

01上海大学

（图片来源于上海大学官方网站）

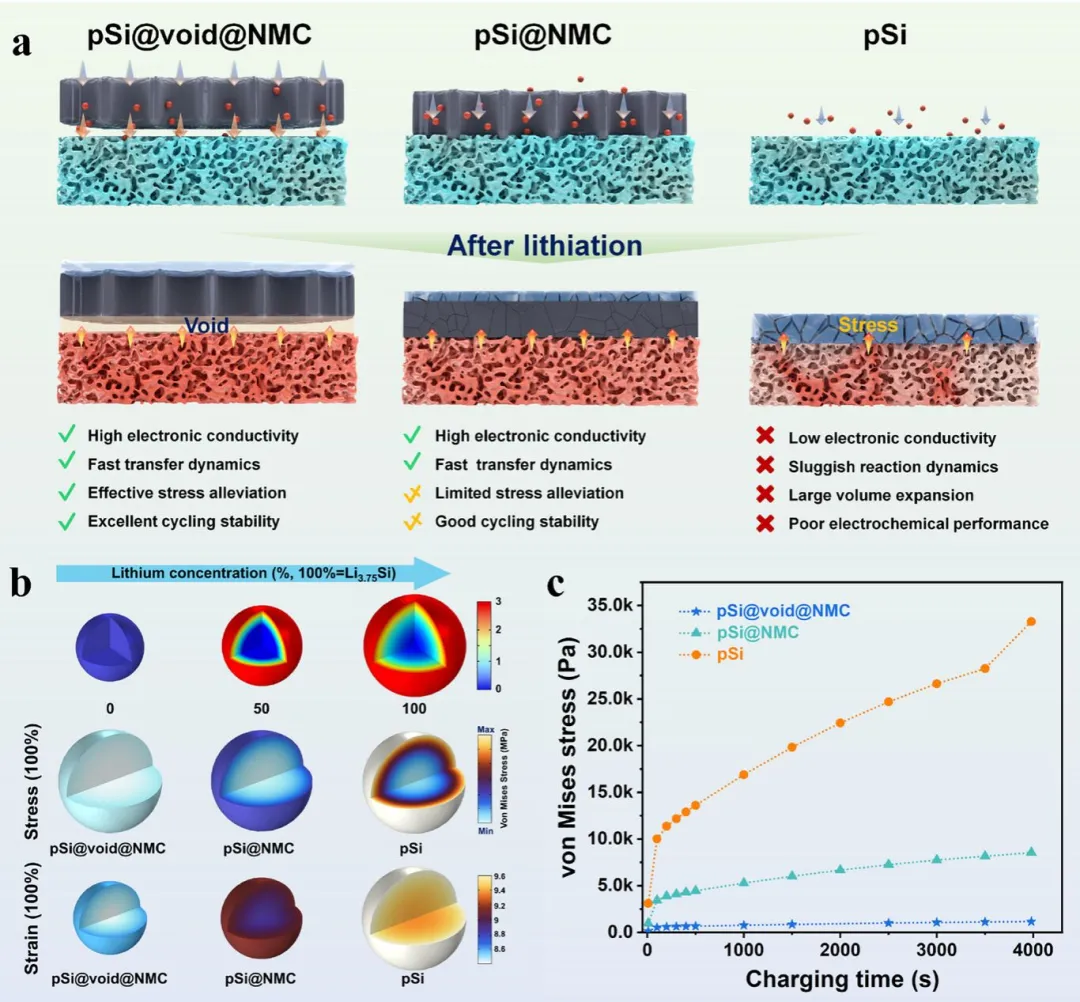

上海大学纳米所张海娇团队基于有限元分析指导，采用微孔沸石分子筛ZSM-5作为硅源，结合镁热还原过程与共聚物导向的合成策略，构建了以多孔硅为核、氮掺杂介孔碳为壳的多级孔硅 / 碳复合材料。该材料展示了优异的储锂性能，在0.2A/g电流密度下经过300次循环仍能保持1769.8mAh/g的高可逆容量，每圈的容量衰减率仅为0.016%。相关研究成果发表在《Advanced Functional Materials》上。

（图片来源于网络）相关链接：https://ece.shu.edu.cn/info/1369/77304.htm

02江苏师范大学

（图片来源于江苏师范大学官方网站）

研究团队在《ChemistrySelect》上发表了题为 “Transforming of Rigid–Flexible Micro-Sized Silicon Anodes: Carbothermal Shock Method Yields Durable, High-Capacity Electrodes” 的研究成果。团队通过高效碳热冲击法（20秒内升温至2000°C）制备了 Si@SiC@C微米硅负极材料。该材料在1A/g电流密度下循环1000次后仍保持900.1mAh/g的放电容量，容量保持率达89.3%，且循环后体积膨胀仅为传统碳包覆材料的半数（52.8%）。

（图片来源于网络）

相关链接：https://cloud.tencent.com/developer/news/2497829

03昆明理工大学

（图片来源于昆明理工大学官方网站）

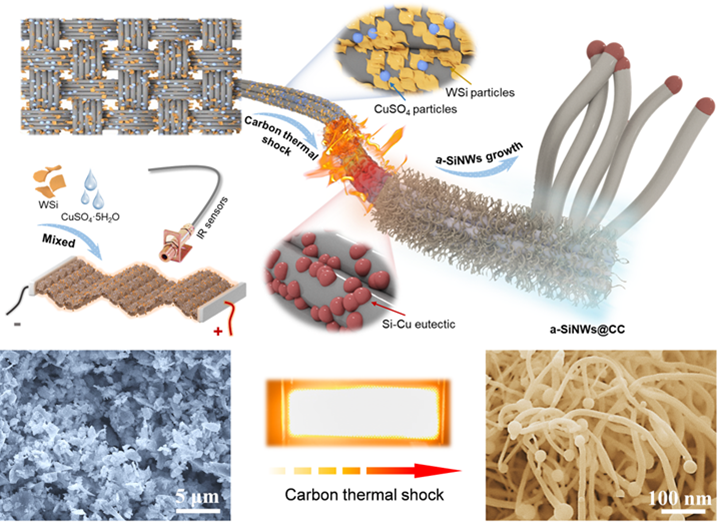

硅冶金与硅材料创新团队（马文会教授、李绍元教授）联合新南威尔士大学郝晓静院士等人提出了一种硅切割废料超快转化合成非晶硅纳米线策略。团队利用焦耳热冲击提供的快速生热与淬冷，在大梯度热场下诱导硅原子沿一维方向扩散，将其直接用作锂电负极展示出了优异的储锂性能，初始库伦效率约91.35%，循环200次后容量保持率约95%。相关成果以 “Conversion of photovoltaic waste silicon into amorphous silicon nanowire anodes” 为题发表在《Energy & Environmental Science》上。

（图片来源于昆明理工大学官方网站）

相关链接：https://www.kust.edu.cn/info/1141/50589.htm

04复旦大学与上海大学合作

（图片来源于复旦大学&上海大学官方网站）

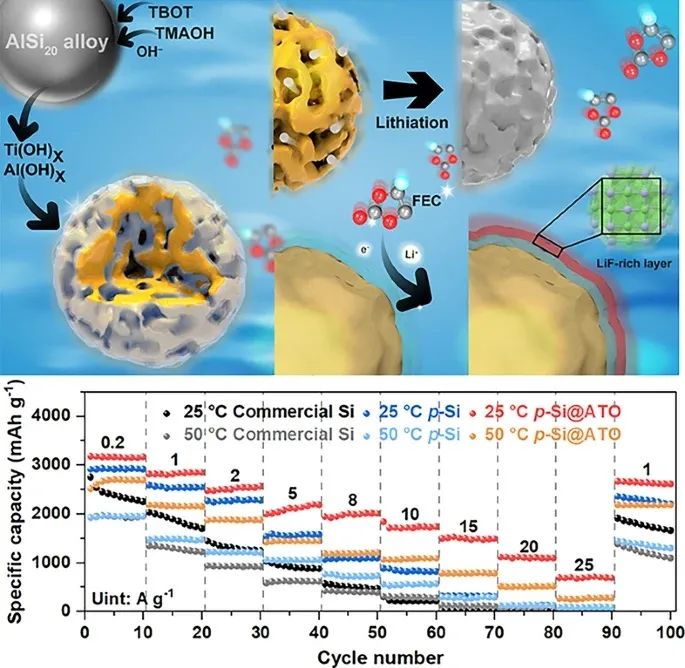

上海大学施利毅教授团队及复旦大学夏永姚教授团队通过协同刻蚀和水解过程，在多孔硅表面原位构筑了一层纳米级超薄且均匀的氧化铝 - 氧化钛（ATO）催化界面。该界面促进了氟乙烯碳酸酯（FEC）的选择性吸附，并催化其转化为LiF，产生的富含无机物的SEI 层具有电化学稳定性。相关多孔硅材料初始库仑效率高达84.7%，即使在25A/g的高倍率下仍能保持 692mAh/g的可逆容量。

（图片来源于粉体网）

相关链接：https://c.m.163.com/news/a/K2DJAM0U0532744H.html

（本文根据网上搜集来的信息整理，如有误，请联系小编）
